Часть третья

Основы технического черчения

Глава 17. Изображение изделий

§ 104. Сборочный чертеж

Графический документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля, называется сборочным чертежом.

Сборочный чертеж выполняется на стадии разработки рабочей документации на основании чертежа общего вида изделия. На основании ГОСТ 2.109-73 сборочный чертеж должен содержать:

изображение сборочной единицы, дающее представление о расположении и взаимосвязи составных частей, соединяемых по данному чертежу и обеспечивающих возможность осуществления сборки и контроля сборочной единицы;

размеры и другие параметры и требования, которые должны быть выполнены и проконтролированы по данному чертежу;

указания о характере сопряжения разъемных частей изделия, а также указания о способе соединения неразъемных соединений, например сварных, паяных и др.;

номер позиций составных частей, входящих в изделие;

основные характеристики изделия;

размеры габаритные, установочные, присоединительные, а также необходимые справочные размеры.

Количество изображений на сборочном чертеже зависит от сложности конструкций изделия. Учебный сборочный чертеж выполняется обычно в двух или трех основных изображениях с применением разрезов. Рекомендуется соединение половины вида с половиной разреза при наличии симметрии вида и разреза изделия.

Разрезы и сечения на сборочных чертежах служат для выявления внутреннего устройства сборочной единицы и взаимосвязи входящих в нее деталей.

Разрез на сборочном чертеже представляет собой совокупность разрезов отдельных частей, входящих в сборочную единицу. Штриховку одной и той же детали в разрезах на разных изображениях выполняют в одну и ту же сторону, выдерживая одинаковое расстояние (шаг) между линиями штриховки. Штриховку смежных деталей из одного материала разнообразят изменением направления штриховки, сдвигом штрихов или изменением шага штриховки (рис. 343).

Рис. 343

Сварное, паяное или клееное изделие из одного материала, находящиеся в сборе с другими изделиями, в разрезах и сечениях штрихуют как монолитное тело, показывая границы между деталями сварного изделия сплошными основными линиями (рис. 344).

Рис. 344

Шарики в разрезах и сечениях всегда показывают нерассеченными. Винты, болты, шпильки, штифты, шпонки, шайбы, гайки и другие стандартные крепежные изделия при продольном разрезе показывают нерассеченными. Непустотелые валы, шпиндели, рукоятки, шатуны и т.п. при продольном разрезе также изображают нерассеченными (рис. 345).

Рис. 345

На сборочных чертежах допускается не показывать фаски, округления, проточки, углубления, выступы, рифления, оплетку и другие мелкие элементы. Допускается не изображать зазоры между стержнем и отверстием. Если необходимо показать составные части изделия, закрытые крышкой, кожухом, щитом и т.п., то закрывающие изделия можно не изображать, а над изображением выполнить надпись по типу "Крышка поз. 5 не показана". Изделия из винтовой пружины, изображенной лишь сечением витков, изображают лишь до зоны, условно закрывающей эти изделия и определяемой осевыми линиями сечения витков (рис. 346). При выполнении сборочных чертежей соблюдают условности и упрощения, устанавливаемые стандартами на правила выполнения чертежей различных изделий.

Рис. 346

На сборочном чертеже допускается изображать перемещающиеся части изделия в крайнем или промежуточном положении с соответствующими разрезами, используя тонкие штрихпунктирные линии с двумя точками (рис. 347).

Рис. 347

Для изображения соседних изделий - "обстановки" - используют тонкие сплошные линии (рис. 348).

Рис. 348

На сборочных чертежах наносят следующие размеры.

Габаритные размеры, характеризующие три измерения изделия. Если один из размеров является переменным вследствие перемещения движущихся частей изделия, то на чертеже указывают размеры при крайних положениях подвижных частей (рис. 349).

Рис. 349

Монтажные размеры, указывающие на взаимосвязь деталей в сборочной единице, например расстояние между осями валов, монтажные зазоры и т.п.

Установочные размеры, определяющие величины элементов, на которых изделие устанавливается на месте монтажа или присоединяется к другому изделию, например размеры окружностей и диаметры отверстий под болты, расстояние между осями фундаментных болтов и т.п.

Эксплуатационные размеры, определяющие расчетную, конструктивную характеристику изделия, например диаметры проходных отверстий, размеры резьбы на присоединительных элементах и т.п.

На сборочных чертежах также указывают размеры отверстий под крепежные изделия, если эти отверстия выполняются в процессе сборки.

Все остальные части сборочной единицы нумеруются в соответствии с номерами позиций, указанных в спецификации этой сборочной единицы. Номера позиций указывают на полках линий-выносок, проводимых от точек на изображениях составных частей сборочной единицы, которые проецируются как видимые на основных видах или заменяющих их разрезах.

Номера позиций располагают параллельно основной надписи чертежа вне контура изображения и группируют их в колонку или строчку по возможности на одной линии (рис. 349, 350, а). Допускается делать общую линию-выноску с вертикальным расположением позиций (рис. 350, б). Как правило, номер позиции наносят на чертеж один раз. Размер шрифта номеров позиций должен быть на 1-2 размера больше, чем размер шрифта размерных чисел на этом чертеже.

Рис. 350

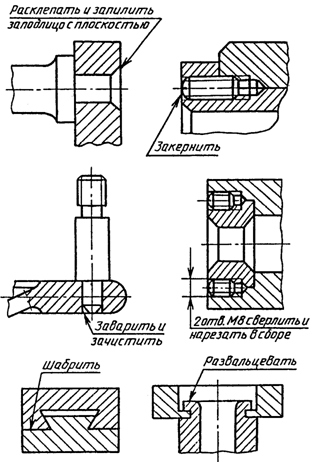

В процессе сборки изделия выполняются некоторые технологические, так называемые пригоночные, операции. Их выполняют совместной обработкой соединяемых деталей или подгонкой одной детали к другой по месту ее установки. В этих случаях на сборочных чертежах делают текстовые записи, подобные изображенным на рис. 351.

Рис. 351

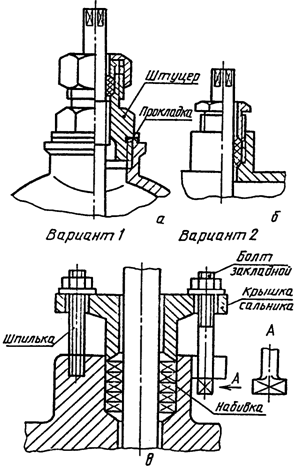

Многие изделия имеют типовые составные части. К ним относятся, например, сальниковые уплотнения (рис. 352). Их мягкая набивка обеспечивает герметичность отверстий, через которые проходят движущиеся части изделия. В качестве набивки используется пеньковое или льняное волокно (рис. 352, а, б) или набор колец из асбеста, кожи, резины (рис. 352, в). Поджатие набивки осуществляется накидной гайкой (рис. 352, а), резьбовой втулкой (рис. 352, б) или сальниковой крышкой (рис. 352, в). Эти детали на сборочных чертежах изображают в поднятом положении.

Рис. 352

Клапаны имеют типовые крепления на штоках или шпинделях. Крепления могут осуществляться или обжимкой клапана (рис. 353, а), или проволочной скобой (рис. 353, б), или кольцом из проволоки (рис. 353, в). Головка шпинделя может крепиться в прорези клапана (рис. 353, г).

Рис. 353

Подшипники качения относятся к стандартным изделиям. Их можно изображать на сборочных чертежах упрощенно (рис. 354, а) без указания типа по ГОСТ 2.420-69 или как показано на рис. 354, б - с изображением колец и шариков или роликов.

Рис. 354
