Часть третья

Основы технического черчения

Глава 17. Изображение изделий

§ 108. Выполнение схем

Графический документ, на котором показаны в виде условных изображений и обозначений составные части изделия и связи между ними в соответствии с ГОСТ 2.102-68, называют схемой.

Виды и типы схем, общие требования к их выполнению регламентируются ГОСТ 2.701-84.

Схемы облегчают изучение устройства изделия. В зависимости от видов элементов, входящих в состав изделия, и связи между ними схемы разделяют на электрические (Э), гидравлические (Г), пневматические (П), кинематические (К), оптические (Л) и др.

В зависимости от основного назначения схемы разделяют на следующие типы: структурные (1), функциональные (2), принципиальные (3), соединений (4), подключения (5) и т.д.

Структурная схема определяет основные функциональные части изделия, их назначение и взаимосвязь.

Функциональная схема разъясняет процессы, протекающие в отдельных функциональных цепях изделия или в изделии в целом.

Принципиальная (полная) схема определяет полный состав элементов и связей между ними в изделии, дает детальное представление о принципах работы изделия.

Схема соединений (монтажная) показывает соединения составных частей изделия и определяет провода, кабели, трубопроводы, осуществляющие эти соединения, а также места их присоединения.

Наименование схемы определяется ее видом и типом, а шифр схемы состоит из буквы, определяющей вид схемы, и цифры, обозначающие ее тип. Например, схема электрическая принципиальная имеет шифр Э3. Если приведена схема, у которой в обозначении записан шифр К1, это означает, что выполнена схема кинематическая структурная.

Схемы выполняются без соблюдения масштаба. Линии связи проводят толщиной 0,2...0,4 мм, стараясь избежать большого числа их пересечений и изломов. Расстояние между соседними параллельными линиями связи должно быть не менее 3 мм.

Если в условных графических обозначениях имеются утолщенные линии, то их вычерчивают в два раза толще линий связи.

Элементы схемы, составляющие функциональную группу или устройство, не имеющие самостоятельной принципиальной схемы, допускается выделять штрихпунктирными линиями, толщина которых равна толщине принятых линий связи. На схеме указывается наименование этих групп, например коробка скоростей, суппорт и т.п.

Элементы схемы, составляющие устройство, имеющие самостоятельную принципиальную схему, выделяют на общей принципиальной схеме сплошной тонкой линией, равной по толщине линиям связи.

На схеме допускается помещать различные технические данные, характеризующие схему в целом и отдельные ее элементы. Эти сведения помещают или около графических обозначений, или над основной надписью.

Электрические принципиальные схемы (Э3) выполняют в соответствии с ГОСТ 2.702-75. Обозначения в электрических схемах установлены ГОСТ 2.721-74... ГОСТ 2.791-74.

Схемы вычерчивают в отключенном состоянии. Условные знаки на схеме вычерчивают в положении, в котором они изображены в соответствующем стандарте, или повернутыми на угол, кратный 90°, по отношению к этому положению.

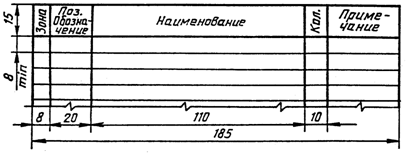

Все элементы на схеме должны быть определены однозначно. Для этого данные об элементах записываются в таблицу (рис. 366), которая заполняется сверху вниз и помещается на первом листе или выполняется в виде самостоятельного документа на формате А4.

Рис. 366

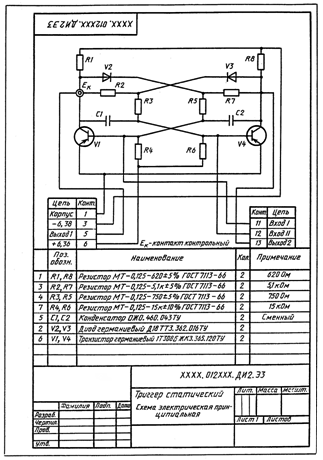

Каждый элемент схемы должен иметь позиционное обозначение, которое включает в себя буквенное обозначение и порядковый номер (рис. 367). Буквенное обозначение: резистор - R, конденсатор - С, катушка индуктивности - L, амперметр - А, вольтметр - V, генератор - Г, диод полупроводниковый - Д, дроссель -Др, кнопка - Кн, прибор электронный - Л, двигатель (мотор) - М, предохранитель - Пр, реле - Р, триод полупроводниковый - Т, трансформатор - Тр и т.д.

Рис. 367

Позиционные обозначения наносят рядом с условным знаком справа от него или над ним. Порядковый номер присваивается в соответствии с последовательностью расположения элементов сверху вниз и справа налево.

Элементы записываются в таблицу группами в порядке расположения их в приложении к ГОСТ 2.702-75, т.е. вначале записывают резисторы, потом - конденсаторы, катушки индуктивности, амперметры и т.д. В пределах каждой группы элементы располагают по возрастанию позиционных номеров. Элементы одного типа с одинаковыми электрическими параметрами, имеющие на схеме последовательные порядковые номера, допускается записывать в графе "Поз." в одну строчку, по типу: С1...С4, а в графе "Кол." - общее количество таких элементов.

На схеме рекомендуется указывать характеристики входных и выходных цепей изделия: частоту, напряжение, силу тока и т.п., а также параметры, подлежащие измерению на контрольных контактах, гнездах и т.п. Характеристики входных и выходных цепей изделия записывают в виде таблицы.

На поле электрической принципиальной схемы допускается помещать указания о марках, сечениях и расцветках проводов и кабелей, а также указания о специфических требованиях к электромонтажу изделия.

Кинематические принципиальные схемы (К3) показывают последовательность передачи движения от двигателя через передаточный механизм к рабочим органам или инструментам, а также дают возможность судить о способах их регулирования, контроля, управления ими.

Выполняются кинематические схемы в соответствии с ГОСТ 2.703-68. На кинематической схеме показываются все кинематические элементы изделия, отражаются кинематические связи механического и немеханического типа между различными элементами и группами элементов изделия, показывается связь механизма с двигателем.

Элементы кинематических схем обозначаются условно по ГОСТ 2.770-68. К кинематическим элементам относятся валы, оси, подшипники, муфты, тормоза, шкивы, зубчатые колеса, червячные передачи и т.п.

Кинематическая схема вычерчивается в виде развертки и не дает пространственного (объемного) расположения составных частей изделия. При сложной пространственной кинематике схему рекомендуется изображать в аксонометрических проекциях.

На кинематической схеме можно расположить схему другого вида, непосредственно влияющую на работу изделия.

Каждому кинематическому элементу присваивают порядковый номер, начиная от двигателя. Порядковый номер проставляют на полке линии-выноски, а под полкой указывают основные характеристики и параметры кинематического элемента. Валы нумеруют римскими цифрами, остальные элементы - арабскими.

Условные знаки на схеме вычерчивают, не придерживаясь масштаба изображения. Однако при повторении одних и тех же знаков выполнять их нужно одинаково. Соотношение размеров условных знаков должно примерно соответствовать действительному соотношению их размеров.

Взаимное расположение элементов на кинематической схеме должно соответствовать исходному, среднему или рабочему положению исполнительных органов. Крайние положения движущихся элементов показывают тонкими штрихпунктирными линиями.

Валы, оси, стержни на кинематических схемах изображают сплошными основными линиями толщиной S; элементы, изображенные внешними очертаниями, зубчатые колеса, червяки, звездочки, шкивы, кулачки - сплошными линиями толщиной S/2; контур изделия, в который вписана схема - сплошными тонкими линиями толщиной от S/3 до S/2.

На кинематических схемах допускается указывать: наименования каждой группы элементов, имеющей определенное функциональное значение; основные характеристики и параметры кинематических элементов (для двигателя - тип, мощность, скорость вращения, для зубчатых колес - число зубьев и модуль и т.д.); справочные и расчетные данные в виде графиков, диаграмм, таблиц.

Если в схеме есть зубчатые передачи, то колеса считаются как бы прозрачными, и условно предполагается, что они не закрывают друг друга.

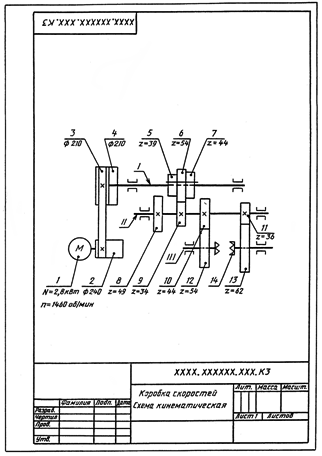

Читать кинематическую схему начинают от двигателя, выявляя последовательно по условным обозначениям каждый элемент кинематической цепи, устанавливая его значение и характер передачи движения. Чтение схемы рекомендуется начинать с изучения паспорта данного механизма. На рис. 368 изображена кинематическая схема коробки скоростей токарного станка.

Рис. 368
