Часть третья

Основы технического черчения

Глава 17. Изображение изделий

§ 106. Порядок выполнения сборочного чертежа

Выполнение учебного сборочного чертежа изделия начинается с выяснения назначения этого изделия, его устройства и принципа действия, рабочего положения, способов соединения составных частей, последовательности сборки и разборки.

Для примера рассмотрим вентиль запорный в сборе. Его назначение - обеспечивать доступ рабочей сред (например, жидкости) из одной системы в другую. Открытие и закрытие вентиля обеспечивается вращение маховика соответственно против часовой стрелки и по часовой стрелке.

Вентиль необходимо разобрать на составные части и выделить, если имеются, сборочные единицы. Затем нужно выделить непосредственно входящие в изделие стандартные изделия. Необходимо установить наименование каждой детали, ее назначение в сборочной единице и материал, из которого деталь изготовлена.

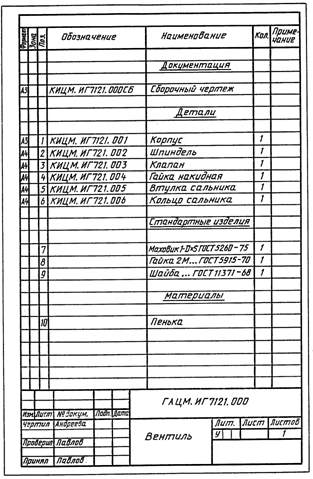

Рекомендуется составить схему изделия с выделением состава сборочных единиц, наличия деталей стандартных изделий и др. В соответствии со схемой составляют спецификацию (рис. 356).

Рис. 356

При обозначении составных частей изделия нужно учесть, что три последних знака в обозначении изделия или его документ можно использовать следующим образом:

три нуля и шифр СБ (000СБ) - для обозначения сборочного чертежа изделия;

числа 001, 002, 003 и т.д. - для обозначения деталей, входящих в это изделие;

числа 100, 200, 300 и т.д. - для обозначения сборочных единиц, входящих в специфицируемое изделие;

числа 101, 102,103 и т.д. - для обозначения деталей, входящих в состав сборочной единицы

100, числа 201 202, 203 и т.д. - для обозначения деталей, входящих в состав сборочной единицы 200 и т.д.

Составлению сборочного чертежа предшествует работа по составлению эскизов всех деталей, входящих сборочную единицу (см. § 100).

Сборочный чертеж изделия вычерчивается по эскизам деталей. При выборе масштаба изображений предпочтение отдается изображению изделия в натуральную величину (М 1:1). Для небольших изделий (как в рассматриваемом примере) следует применять масштаб увеличения, а для изделий больших размеров масштаб уменьшения в соответствии с ГОСТ 2.302-68.

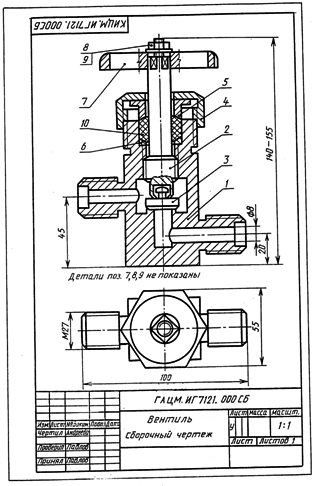

Количество изображений зависит от сложности изделия. Для рассматриваемого предмета достаточно выполнить полный продольный разрез на месте главного вида (рис. 357) и вид сверху.

Построение следует вести одновременно на всех намеченных изображениях, увязывая их друг с другом. Первой вычерчивают основную деталь (обычно это корпус), а затем построенные изображения дополняю изображениями соединяемых с корпусом деталей.

На листе все изображения должны быть размещены свободно, чтобы правильно нанести размеры и номер позиций. Номера позиций проставляют в соответствии с заполненной спецификацией.

На рис. 357 нанесены размеры габаритные (140, 100 и 55 мм), установочные (20 и 40 мм) и присоединительные (М 27).

Рис. 357

В последнюю очередь заполняют основную надпись и выполняют необходимые надписи, располагаемы над основной надписью.
