Часть третья

Основы технического черчения

Глава 17. Изображение изделий

§ 107. Чтение и деталирование сборочных чертежей

Чтением сборочного чертежа называют процесс определения конструкции, размеров и принципа работы изделия по его чертежу. Можно рекомендовать такую последовательность чтения сборочного чертежа изделия:

по основной надписи определить наименование изделия и масштаб изображения;

по изображениям выяснить, какие виды, разрезы, сечения выполнены на чертеже и каково назначение каждого из них;

прочитать технические требования на чертеже и проставленные размеры;

по спецификации определить назначение каждой детали, положение ее на чертеже;

установить способы соединения деталей между собой и их взаимодействия, определить пределы перемещения подвижных деталей;

последовательно для каждой детали, входящей в сборочную единицу, выяснить ее геометрические формы и размеры, т.е. определить конструкцию детали;

мысленно представить внешние, внутренние формы изделия в целом и разобраться в его работе;

определить порядок сборки и разборки изделия, т.е. порядок отделения одной детали от другой, как это делается при демонтаже изделия.

Деталирование - это процесс выполнения рабочих чертежей деталей, входящих в изделие, по сборочному чертежу изделия. Это не простое копирование изображений детали из сборочного чертежа, а работа творческая. Порядок выполнения рабочего чертежа детали по сборочному чертежу изделия аналогичен выполнению чертежа детали с натуры. При этом формы и размеры детали определяются при чтении сборочного чертежа.

Наименование детали и ее обозначение определяется по спецификации сборочного чертежа, а марка материала - по описанию, приложенному к учебному сборочному чертежу.

Расположение детали относительно фронтальной плоскости проекций, т.е. ее главный вид, выбирается исходя из общих требований, а не из расположения ее на сборочном чертеже. Число и содержание изображений детали могут совпадать со сборочным чертежом.

На рабочем чертеже должны быть показаны те элементы детали, которые или совсем не изображены, или изображены упрощенно, условно, схематично на сборочном чертеже. К таким элементам относятся:

литейные и штамповочные скругления, уклоны, конусности;

проточки и канавки для выхода резьбонарезающего и шлифовального инструмента;

внешние, внутренние фаски, облегчающие процесс сборки изделия, и т.п.

Гнезда для винтов и шпилек на сборочных чертежах изображаются упрощенно, а на рабочем чертеже детали гнездо должно быть вычерчено в соответствии с ГОСТ 10549-80.

Размеры детали определяются путем замеров (если они не нанесены на чертеже) по сборочному чертежу. При этом нужно следить, чтобы сопрягаемые размеры не имели расхождений. Размеры конструктивных элементов (фасок, проточек, уклонов и т.д.) нужно назначать по соответствующим стандартам, а не по сборочному чертежу.

Размеры шпоночных пазов, шлицев, гнезд под шпильки и винты, центровых отверстий и других должны быть взяты из соответствующих стандартов на эти элементы. Диаметры отверстий для прохода крепежных изделий (винтов, болтов, шпилек) должны проставляться с учетом характера сборки.

Шероховатость поверхностей деталей определяется по техническим требованиям, описанию, условиям работы изделия и данной детали в изделии.

Чтобы оценить и проставить на чертеже шероховатость поверхностей детали, нужно определить, сопряженной или свободной является данная поверхность, каков характер эксплуатационных требований к ней и др. Для типовых деталей рекомендуются определенные границы пределов параметров шероховатости.

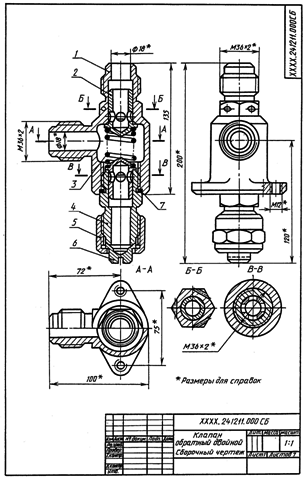

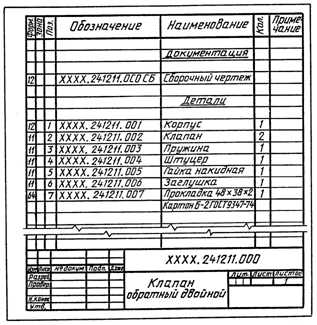

На рис. 358 выполнен сборочный чертеж обратного двойного клапана, спецификация к нему - на рис. 359.

Рис. 358

Рис. 359

Принцип действия клапана следующий. Жидкость под давлением поступает в отверстие ø18 верхнего наконечника корпуса 1, сжимает пружину 3, и в зазор между клапаном 2 и корпусом поступает через отводной (слева) наконечник корпуса в гидравлическую систему. Если снять заглушку 7 с нижнего наконечника корпуса, свинтив накидную гайку 5, можно в корпус через нижнее отверстие подать другую жидкость, подключив клапан ко второму трубопроводу. В этом случае в систему будет поступать смесь жидкостей.

Стандартных деталей клапан не имеет. Сборочный чертеж выполнен в масштабе 1:1.

На месте главного вида выполнен полный продольный разрез клапана фронтальной плоскостью симметрии изделия. Этот разрез позволяет выявить внутреннее строение всех деталей клапана. На месте вида сверху совмещенное изображение половины вида и половины горизонтального разреза А-А плоскостью, проходящей через ось отводного наконечника корпуса. На виде слева выполнен местный разрез по резьбовому отверстию во фланце корпуса. Кроме этих основных изображений выполнены сечения Б-Б и В-В. Сечение Б-Б показывает отверстия в шестигранной части корпуса для пломбирования клапана после установки его в гидросистеме. Сечение В-В дает представление о сопряжении деталей 1, 2 и 4 и поясняет расположение отверстий в клапане 2.

На чертеже проставлены габаритные размеры (200 и 100 мм), установочные (75 мм), монтажные (М 12 и М 36) и эксплуатационные (ø18) размеры.

Соединения деталей в клапане разъемные, резьбовые. Для обеспечения плотности соединения деталей 2 и 4 в проточку детали 4 заложена прокладка из картона. Наружный диаметр прокладки 48 мм, внутренний 38 мм, толщина 3 мм (см. поз. 7 спецификации на рис. 359). Клапаны и заглушки плотно прилегают к поверхностям корпуса и штуцера (их притирают). Присоединение трубопроводов к корпусу осуществляется с помощью резьбы М 36х2.

Чтобы разобрать клапан, необходимо свинтить накидную гайку 5, а вместе с ней снять заглушку 6, из корпуса вывернуть штуцер 4, снять прокладку 7, через нижнее отверстие в корпусе вынуть оба клапана 2 и пружину 3, Пружина работает на сжатие, ее концы должны быть поджаты и подшлифованы. Сборка клапана производится в обратном порядке.

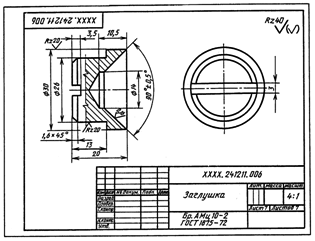

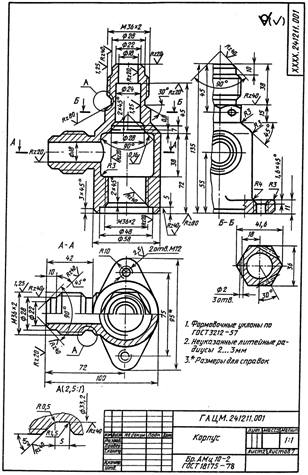

На рис. 360...365 выполнены рабочие чертежи деталей, входящих в состав обратного клапана (см. рис. 358).

Рис. 360

Рис. 361

Рис. 362

Рис. 363

Рис. 364

Рис. 365
