Часть вторая |
Теоретические основы построения чертежа |
 |
 |
Глава 11. Метрические задачи |
§ 71. Определение истинной величины плоской фигурыОпределение истинной величины плоской фигуры можно осуществить путем преобразования чертежа способом замены плоскостей проекций. На рис. 146, а дан комплексный чертеж прямоугольника ABCD. Ни одна из проекций прямоугольника не занимает частного положения.
Рис. 146, a Задачу решаем последовательным решением третьей и четвертой основных задач. Заменив плоскость П2 на П4, приводим прямоугольник в частное положение, т. е. в виде проецирующей по отношению к П4. Выполнив вторую замену, т. е. замену П4 на П5, определяем истинную величину прямоугольника ABC. Задачу определения истинной величины прямоугольника можно также решить способом вращения вокруг линии уровня плоскости этой фигуры до совмещения с соответствующей плоскостью уровня (рис. 146, б).
Рис. 146, б В ряду рассматриваемых задач может быть также решена задача на определение истинной величины фигуры сечения поверхности проецирующей плоскостью. В этом случае достаточно одной замены плоскостей проекций (исходная задача 3). В этом случае истинную величину фигуры сечения можно легко построить путем непосредственного замера расстояний точек фигуры «вдоль сечения» и "поперек сечения" (рис. 147).

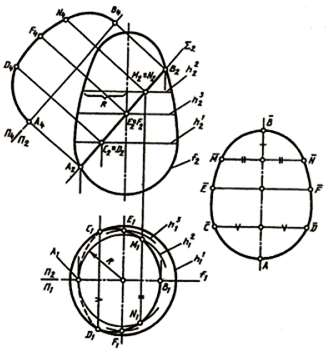

Рис. 147 Длина фигуры сечения АВ изображается в истинную величину на плоскости П2, так как является отрезком фигуры фронтали секущей плоскости. Расстояние между симметричными точками "поперек сечения" изображается в натуральную величину на плоскости П1 так как является отрезками горизонталей секущей плоскости Σ. |
||
