Глава 10. Позиционные задачи

§ 62. Пересечение двух плоскостей

Две плоскости пересекаются по прямой линии. Для построения линии их пересечения необходимо найти две точки, принадлежащие этой линии. Задача упрощается, если одна из пересекающихся плоскостей занимает частное положение. В этом случае ее вырожденная проекция включает в себя проекцию линии пересечения плоскостей.

На рис. 122 приведен комплексный чертеж двух пересекающихся плоскостей Σ и Θ, причем плоскость частного положения - фронтально проецирующая. Она пересекает линии АВ и АС плоскости Θ, заданной треугольниками ABC - плоскости общего положения. Точки пересечения 1 и 2 и определяют линию пересечения плоскостей. Соединив их, получаем искомую линию: а(1, 2) = Σ ∩ Θ.

Рис. 122

Линию пересечения двух плоскостей, занимающих общее положение, можно построить в исходной системе плоскостей проекции. Для этого дважды решают задачу на построение прямой одной плоскости со второй плоскостью. Задачу можно решать в новой системе плоскостей проекции, построив изображение одной из пересекающихся плоскостей как плоскости проецирующей.

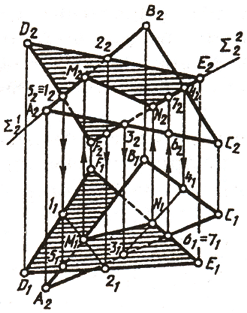

На рис. 123, а построена линия пересечения двух треугольников ABC и DEF путем построения точки М пересечения линии АВ с плоскостью ∆DEF и точки N пересечения линии EF с плоскостью ∆АВС:

Рис. 123, a

1. AB ∈ Σ¹(Σ₁ ⊥ П₂), Σ¹ ∩ DEF = 1 - 2 (1₂ - 2₂; 1₁ - 2₁), 1₁ - 2₁ ∩ A₁B₁ = M₁, М₁М₂ ׀׀ A₁A₂, M₁M₂ ∩ А₂В₂ = M₂, M(M₁; М₂);
2. EF ∈ Σ²(Σ² ⊥ П₂), Σ² ∩ ABC = 3 - 4(3₂ - 4₂; 3₁ - 4₁), 3₁ - 4₁ ∩ E₁F₁ = N₁, N₁N₂ ׀׀ A₁A₂, N₁N₂ ∩ E₂F₂ = N₂, N(N₁, N₂);
3. M₁ ∪ N₁ = M₁N₁, M₂ ∪ N₂ = M₂N₂;
4. ABC ∩ DEF = MN.

После построения определяют видимость пересекающихся плоскостей. На фронтальной плоскости она определена с помощью фронтально конкурирующих точек 7 и 5. Для определения видимости на горизонтальной плоскости проекций использованы горизонтально конкурирующие точки 6 и 7.

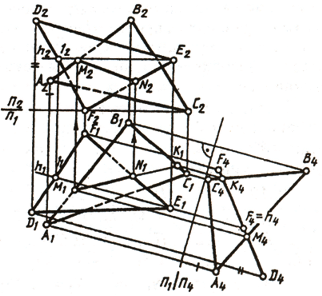

На рис. 123, б эта же линия пересечения построена с помощью дополнительных проекций данных плоскостей на плоскости П₄, относительно которой плоскость DEF занимает проецирующее положение.

Рис. 123, б

Дополнительные проекции построены из условия, что горизонталь h ∈ DEF проецируется в точку на плоскости П₄ ⊥ h. Новые линии связи проведены через незаменяемые горизонтальные проекции точек А, В, С, D, Е, F параллельно h₁, а новая ось проекций П₁/П₄ ⊥ h₁. Замеренные на плоскости П₂ высоты точек определили их проекции на плоскости П₄.

А₄В₄С₄ ∩ D₄E₄F₄ = М₄K₄, так как А₄В₄ ∩ D₄E₄F₄ = М₄ и В₄С₄ ∩ D₄E₄F₄ = К₄. По направлению новых линий связи определяем горизонтальную проекцию линии МK (М₁K₁). Отмечаем точку пересечения стороны EF с линией МК: E₁F₁ ∩ M₁K₁ = N₁. Точки отрезка NK не имеют общих точек с плоскостью ∆DEF.

Пересекающиеся плоскости в частном случае могут быть перпендикулярными. Для выявления случаев перпендикулярности надо помнить, что если две плоскости взаимно перпендикулярны, то одна из них проходит через перпендикуляр к другой плоскости. На рис. 122 дан комплексный чертеж взаимно перпендикулярных пересекающихся плоскостей: одна фронтально проецирующая Σ(Σ₂), а вторая - общего положения (ABC) - содержит в себе перпендикуляр АВ к плоскости Σ∆(АВ ׀׀ П₂; A₂B₂ ⊥ Σ₂).

Две плоскости в общем случае могут пересекаться в бесконечности. Тогда имеет место параллельность этих плоскостей. При выявлении этого случая следует учитывать, что у параллельных плоскостей две пересекающиеся прямые одной плоскости параллельны двум пересекающимся прямым другой плоскости. На рис. 91 плоскость Е параллельна плоскости Σ₂, так как a ׀׀ c, b ׀׀ d.
