§ 53. Винтовые поверхностиК винтовым относятся поверхности, создаваемые при винтовом движении прямолинейной образующей. Линейчатые винтовые поверхности называют геликоидами. Прямой геликоид образуется движением прямолинейной образующей l по двум направляющим: винтовой линии m и ее оси i; при этом образующая l пересекает винтовую ось под прямым углом (рис. 102, а).
Рис. 102, a Прямой геликоид используется при создании винтовых лестниц, шнеков, а также силовых резьбах, в станках. Наклонный геликоид образуется движением образующей по винтовой направляющей m и ее оси i так, что образующая l пересекает ось i под постоянным углом φ, отличным от прямого, т. е. в любом положении образующая l параллельна одной из образующих направляющего конуса с углом при вершине, равным 2φ (рис. 102, б).

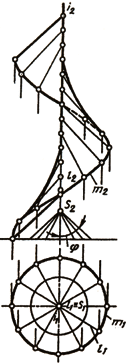

Рис. 102, б Наклонные геликоиды ограничивают поверхности витков резьбы. |
||
